Visiškai automatinis anti{0}}interferencinis dielektrinių nuostolių tikrintuvas

Produkto pristatymas

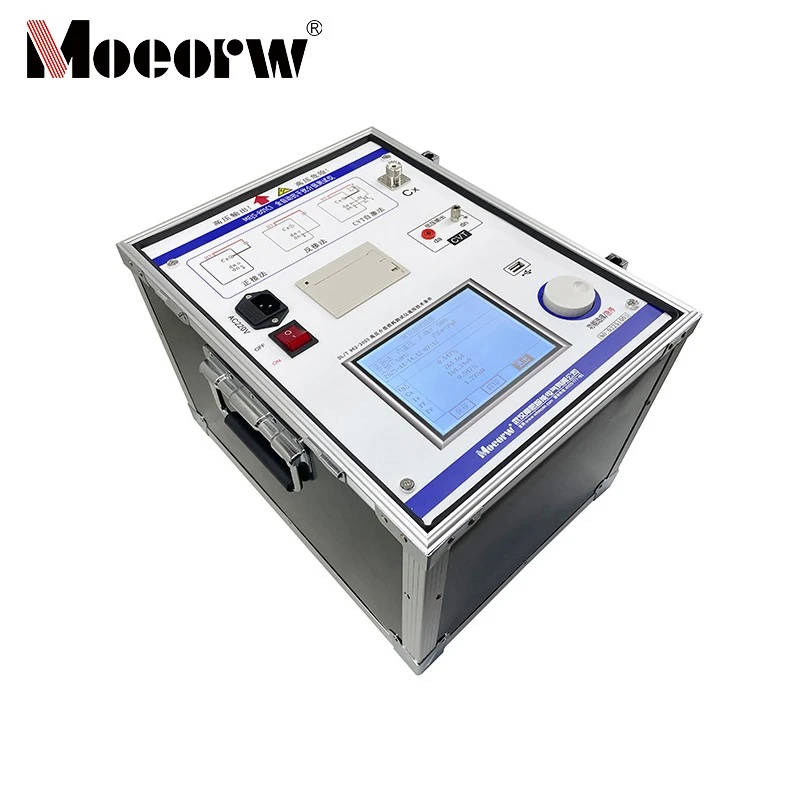

MEJS-W801C1 visiškai automatinis anti-interferencinis dielektrinis nuostolių tikrintuvas naudoja kintamo-dažnio maitinimo technologiją. Naudojant mikrovaldiklius ir elektroninius automatinio dažnio konvertavimo, analoginio-į-skaitmeninio konvertavimo ir duomenų apdorojimo metodus, pasiekiama stipri anti-trukdžių galimybė, greitas testavimas, didelis tikslumas ir paprastas valdymas.

Transformer Tan Delta Tester Kintamo{0}}dažnio maitinimo šaltinis naudoja didelio-galios perjungimo maitinimo šaltinį, išduodantį grynas sinusines bangas vienu 50 Hz ir 60 Hz dažniu, taip pat dvigubais 47,5 Hz / 52,5 Hz / 45,0 Hz / 45,0 Hz dažniais. 57,5 Hz / 62,5 Hz ir 55,0 Hz / 65,0 Hz. Jis automatiškai įjungia įtampą, tiekiančią iki 10 kV. Jis automatiškai išfiltruoja 50 Hz trukdžius, todėl tinka lauko bandymams aplinkoje, kurioje yra daug elektromagnetinių trukdžių, pavyzdžiui, pastotėse.

Produkto parametras (specifikacija)

1	Naudojimo sąlygos	-15 laipsnių iki 40 laipsnių		RH < 80 %
2	Anti-trukdžių principas	Dažnio konvertavimo metodas
3	maitinimo šaltinis	AC 220V±10 %		Leisti generatorių
4	Aukštos įtampos išėjimas	0,5 kV ∽ 10 kV		Kas 0,1 kV
		tikslumu		2%
		Didžiausia srovė		200 mA
		talpa		2000VA
5	Savaime{0}}sužadinamas maitinimo šaltinis	AC 0V ~ 50V/ 40 A		Vienas dažnis 50,0 Hz, 60,0 Hz Savavališkai reguliuojamas Dviejų{0}}juosčių 45,0 HZ / 55,0 HZ 47,5 HZ / 52,5 HZ 55,0 HZ / 65,0 HZ 57,5 HZ / 62,5 HZ
6	rezoliucija	tgδ: 0,001 %		Cx: 0,001pF
7	tikslumu	△tgδ: ± (skaitymas * 1,0 % + 0.040%)
		△Cx :±(skaitymas * 1,0 % + 1.00PF)
8	Matavimo diapazonas	tgδ	Neribojama
		Cx	15pF < Cx < 300 nF
			10 kV		Cx Mažesnis arba lygus 60 nF
			5 kV		Cx Mažesnis arba lygus 150 nF
			1 kV		Cx Mažesnis arba lygus 300 nF
		CVT testas			Cx Mažesnis arba lygus 300 nF
9	Išoriniai matmenys (pagrindinis blokas) (mm)	40cm29cm33cm
	Išoriniai matmenys (priedas) (mm)	45cm33cm15cm
1 0	Atminties dydis	200 rinkinių palaiko USB atmintinės duomenų saugojimą
1 1	Svoris (pagrindinis vienetas)	2 5.5 kg
	Svoris (priedų dėžutė)	5,18 kg

Produkto savybės ir pritaikymas

1. Su CVT savaiminio-sužadinimo testavimu, leidžiančiu vienu laidų prijungimu vienu metu išmatuoti C1 ir C2 talpą ir liestinės trikampį (tgδ).

2. Apima atvirkštinio-laidų žemos-tampos ekranavimą ir aukštos-įtampos ekranavimo galimybes. Leidžia 10 kV atvirkštinio{6}}laidų dielektrinių nuostolių matavimą C11 neatjungiant laidų, kai CVT magistralė yra įžeminta.

3. Naudoja dažnio keitimo technologiją, kad pašalintų 50Hz galios dažnio trukdžius, užtikrinant patikimą duomenų gavimą net ir stiprių elektromagnetinių trikdžių aplinkoje.

4. Apsauga nuo viršsrovių apsaugo nuo prietaiso sugadinimo trumpojo jungimo ar gedimo metu.

5. Įžeminimo apsauga neleidžia veikti, kai prietaisas yra prastai įžemintas arba neįžemintas.

6. Apima integruotą-standartinės talpos ir aukštos-tampos maitinimo šaltinį, kad būtų patogu atlikti lauko bandymus ir sumažinti laidų skaičių.

7. Jame yra ypač didelis-LCD ekranas, skirtas intuityviam valdymui, su anglų kalbos meniu raginimais, kuriais vadovaujamasi testavimo procesui.

8. Kiekvienoje funkcinėje sąsajoje rodomos atitinkamos laidų schemos, todėl operatoriaus jungtys labai supaprastinamos.

9. Apima kinų-anglų kalbos perjungimo galimybę.

Gamybos detalės

MEJS-W801C1 visiškai automatinis anti-interferencinis dielektrinis nuostolių tikrintuvas tinka elektros gamybai, elektros įrangos montavimui, perdavimui ir profilaktiniams bandymams. Jis gali atlikti izoliacijos nuostolių (tgδ) ir talpos (Cx) matavimus tokiai įrangai kaip CVT, įtampos transformatoriai, srovės transformatoriai, aukštos-įtampos įvorės, galios transformatoriai, grandinės pertraukiklio kontaktinė talpa ir standartiniai kondensatoriai stiprių elektromagnetinių trukdžių aplinkoje, pvz., pastotėse.

Įmonės kvalifikacija

DUK

1) Kokia yra pagrindinė MEJS-W801C1 visiškai automatinio anti-interferencinio dielektrinio nuostolio testerio anti-trukdžių technologija ir kokį poveikį ši technologija pasiekia?

Atsakymas: pagrindinė anti-interferencijų technologija yra dažnio konvertavimo metodas. Išvesdama vieno-dažnio (50 Hz, 60 Hz) ir kelių dvigubo Net ir stiprių elektromagnetinių trukdžių aplinkoje, pavyzdžiui, pastotėse, užtikrina patikimus matavimo duomenis.

2) Kokias patogias funkcijas siūlo MEJS-W801C1 visiškai automatinis anti-trukdžių dielektrinių nuostolių testeris atliekant CVT testavimą?

Ats Jis palaiko ir atskirą testavimą (atskirai matuojant C1 arba C2), ir vienu metu veikiančius testavimo režimus. Kai CVT magistralė yra įžeminta, ji įgalina 10 kV atvirkštinio-jungimo dielektrinių nuostolių matavimą C11 neatjungiant naudojant žemos{10}}tampos ekranavimą ir aukštos{11}}tampos ekranavimo funkcijas. Kiekvienoje funkcinėje sąsajoje yra atitinkamos laidų schemos, kad būtų lengviau valdyti.

3) Kokie yra svarbiausi saugos reikalavimai naudojant MEJS-W801C1 visiškai automatinį anti-trukdžių dielektrinių nuostolių testerį?

Atsakymas: pagrindiniai saugos reikalavimai: 1. Naudokite tik išjungtoje įrangoje; ir prietaisas, ir bandymo įranga turi būti patikimai įžeminti; 2. Aukštos-įtampos bandymams reikia mažiausiai dviejų darbuotojų: vieno operatoriaus ir vieno prižiūrėtojo; 3. Po bandymo arba prietaiso gedimo išjunkite maitinimo jungiklį ir palaukite minutę prieš atjungdami laidus arba apžiūrėdami įrenginį; 4. Niekada neprijunkite ir neatjunkite aukštos-įtampos kabelių, kai yra įtampa; 5. Ne-bandantis personalas turi likti atokiau nuo aukštos-įtampos bandymo zonų, pažymėtų užtvaromis, įspėjamaisiais ženklais ar panašiais indikatoriais.
