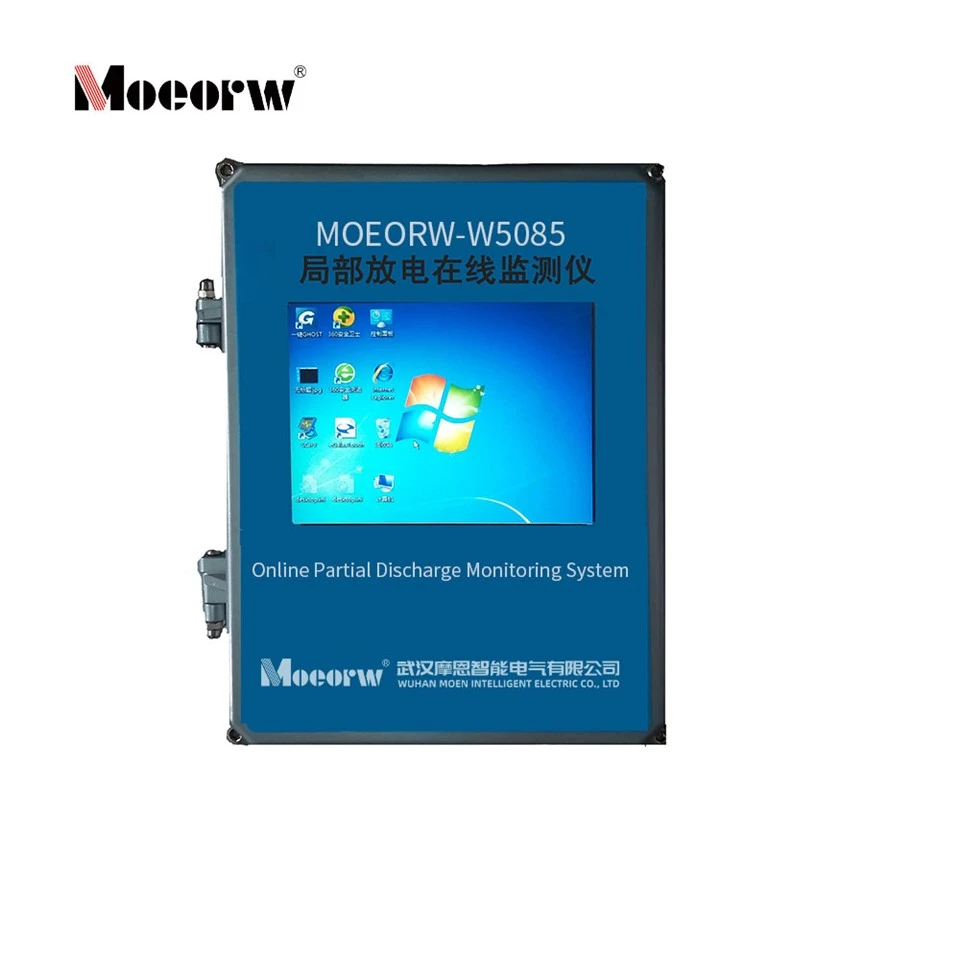

Dalinio iškrovimo internetinė stebėjimo sistema

MOEORW-W5085 dalinio iškrovimo internetinė stebėjimo sistema yra didelio-našumo skaitmeninis dalinio iškrovimo internetinis stebėjimo įrenginys, kurį nepriklausomai sukūrė mūsų įmonė, turinti dešimtmečių patirties atliekant aukštos-įtampos elektros bandymus. Jis specialiai sukurtas aukštos{5}}įtampos pirminės įrangos, pvz., skirstomųjų įrenginių, transformatorių ir kabelių, izoliacijos internetiniam stebėjimui, skirtas B2B dideliems pirkėjams, įskaitant energetikos generalinius rangovus, pastočių eksploatavimo ir priežiūros įmones, visos elektros įrangos gamintojus ir pramonės bei kasybos energijos paskirstymo patalpas.

Pagrindinė darbo logika: aprūpinta didelio{0}}tiksliomis pramoninio įsigijimo kortelėmis, kad būtų galima atlikti didelės- spartos A/D konvertavimą. Priimdama kelis sudėtinius anti-trukdžių algoritmus, derinančius aparatinę ir programinę įrangą, sistema filtruoja sudėtingus-svetainės trikdžius, pvz., elektromagnetinį triukšmą ir aplinkos triukšmą, kad tiksliai užfiksuotų silpnus dalinio iškrovimo signalus. Remiantis dvipusiu-Ethernet duomenų perdavimu, jis palaiko vietinį duomenų rinkimą ir saugojimą realiuoju laiku ir centralizuotą nuotolinį foninį stebėjimą, 24 valandas per parą, 7 dienas per savaitę, nepertraukiamą išankstinį įspėjimą apie paslėptus aukštos įtampos{10}}įrangos pavojus. Jis pakeičia tradicinį periodinį patikrinimą neprisijungus ir labai sumažina rankinio valdymo ir priežiūros išlaidas.

Masinių pirkimų taikymo scenarijai: pagalbinė įranga naujai -pastatytams pastotėms, išmanusis senstančių elektros paskirstymo patalpų atnaujinimas, centralizuoti gamyklos aukštos-įtampos įrangos stebėjimo projektai ir standartizuotas stebėjimo skyriaus masinis tiekimas elektros tinklo sistemoms.

Visą sistemą sudaro trys standartizuoti moduliniai mazgai, kuriuos galima įsigyti atskirai arba -visą rinkinį masiniam pirkimui, pritaikytą prie įvairaus projekto biudžeto ir stebėjimo taškų poreikių:
1. Dalinės iškrovos jutikliai su kelių -tipų suderinamumu Suderinami su keturiais pagrindiniais dalinės iškrovos gavimo komponentais: kontaktiniais ir nekontaktiniais ultragarsiniais jutikliais, TEV pereinamosios įžeminimo įtampos jutikliais, UHF ultra-aukšto dažnio jutikliais ir plačiajuosčiais Rogowski ritės srovės transformatoriais. Visi signalai perduodami standartiniais 50Ω bendraašiais kabeliais, laikantis universalių pramoninių sąsajų standartų. Klientai gali pakartotinai naudoti savo esamus jutiklius nepirkdami papildomų atitinkamų dalių, taip sumažinant bendras pirkimo išlaidas dideliems projektams.
2. Vietos stebėjimo blokas (pagrindinis įsigijimo pagrindinis kompiuteris) Integruotas korpuso dizainas, apimantis visas funkcijas, įskaitant signalo kondicionavimą, triukšmo slopinimą, A/D konvertavimą, vietinę duomenų saugyklą, aliarmo išvestį ir Ethernet ryšį. Kiekvienas standartinis pagrindinis kompiuteris turi 2/4 BNC signalo kanalų ir palaiko aparatinės įrangos kanalo išplėtimą. Vienas pagrindinis kompiuteris gali stebėti kelis aukštos įtampos įrenginius, sumažindamas projektams reikalingų prieglobų skaičių ir sumažindamas bendras-nustatytas tiekimo išlaidas.
3. Nuotolinio foninio stebėjimo kompiuteris ir stebėjimo programinė įranga Vienas foninis serveris gali vienu metu prijungti daugybę vietinių stebėjimo kompiuterių, kad būtų galima centralizuotai valdyti visus stebėjimo taškus stotyje, su kelių-svetainių hierarchine valdymo funkcija, tinkančia masiniams centralizuoto stebėjimo projektams didelėse pastočių ir kelių{3}}elektros{4}}pramoninių parkų{{5} srityse.

Visos specifikacijos yra išmatuoti duomenys iš standartinių laboratorinių signalų šaltinių. Kiekvienas įrenginys prieš pristatymą yra 100 % visiškai-patikrinamas ir pridedamos trečiosios šalies-elektros kalibravimo ataskaitos, atitinkančios nacionalinius pramonės standartus, taikomus aukštos-įtampos stebėjimo įrangai maitinimo sistemose:
1. Signalo gavimo našumas (pagrindiniai tikslumo rodikliai)

• Kanalo konfigūracija: standartinės 2/4 BNC elektrinių signalų sąsajos su aparatinės įrangos išplečiamumu sinchroniniam kelių taškų stebėjimui
• Maksimalus mėginių ėmimo dažnis: 200 MSa/s, itin{1}}didelis mėginių ėmimo greitis visiškai užfiksuoja momentinius silpnus dalinės iškrovos impulsus, kad būtų išvengta trumpalaikių izoliacijos iškrovos signalų
• Mėginių ėmimo tikslumas: 12 bitų pramoninis A/D konvertavimas, išskiria nedidelius iškrovos kiekio skirtumus, kad būtų išvengta ankstyvų izoliacijos defektų įspėjimų
• Matavimo diapazonas: 0,01 mV ~ 20 V (100 dB dinaminis diapazonas), apimantis visą stebėjimo diapazoną nuo nedidelio dalinio iškrovimo iki stipraus iškrovimo
• Dažnių juosta: 10kHz–100MHz, suderinama su ultragarso, TEV ir UHF jutiklių signalų dažnių juostomis
• Netiesinė klaida: mažesnė arba lygi 5 %, aukščiausios-pakopos pramoninis tikslumas su minimaliu ilgalaikiu-duomenų poslinkiu, kurį reikia retai kalibruoti

1) Žmogaus-sąveika su mašina ir vietinis 6,5- colių 640 × 480 TFT pramoninis jutiklinis spalvotas ekranas, palaikantis išorinę USB pelę ir klaviatūrą. Parametrų derinimas vietoje, signalo formos peržiūra ir aliarmo įrašų eksportavimas gali būti užbaigtas be papildomų kompiuterių, sumažinant investicijas į pagalbinę įrangą statybvietėms.

2) Vietinės saugyklos konfigūracija 4 GB RAM + 32G pramoninis kietojo kūno- diskas, galintis cirkuliariai saugoti visas stebėjimo bangų formas, tendencijų duomenis ir aliarmų įrašus mažiausiai 3 metus, neprarandant duomenų nutrūkus elektros tiekimui, atitinkantis energetikos pramonės standartą dėl duomenų archyvavimo mažiausiai 2 metus.

3) Aparatinės įrangos sąsajos 2 USB prievadai, 1 Gigabit Ethernet prievadas ir keli BNC signalo įėjimai, visa sąsajos aprėptis, palaikanti išorinę saugyklą, nuotolinis tinklas ir jutiklių prijungimas be papildomų adapterių modulių.

4) Darbo sąlygų prisitaikymas (pagrindinė paklausa masiniams lauko ir elektros paskirstymo patalpų projektams)

• Darbinė temperatūra: -20 laipsnių ~ +60 laipsnių, taikoma žemos-temperatūros elektros paskirstymo patalpoms šiaurinėmis žiemomis ir aukštos temperatūros lauko dėžių transformatoriams pietų vasaromis, suderinama su projektais visoje šalyje
• Laikymo temperatūra: -20 laipsnių ~ +45 laipsnių, nėra įrangos gedimo pavojaus sandėliuojant birius krovinius ir gabenant dideliais atstumais
• Maitinimas: 220 V kintamosios srovės maitinimas, vieningas buitinių elektros paskirstymo sistemų standartas, projektams nereikia atnaujinti elektros grandinės

2. Pagrindinė valdymo aparatinė įranga 1,6 GHz pramoninis procesorius su stabilia įterpta Win7 sistema, palaikanti nuolatinį 7 × 24 - valandų stabilų veikimą be gedimų ar delsos, atitinkanti ilgalaikius stebėjimo internetu reikalavimus.

Sistemą sudaro du išbaigti programinės įrangos rinkiniai: vietinė programinė įranga, skirta -svetainės prieglobai, ir nuotolinio centralizuoto foninio stebėjimo programinė įranga, apimanti visas funkcijas, kad būtų patenkinti -paleidimo vietoje ir nuotolinio centralizuoto valdymo poreikiai vienu sustojimu. Visos funkcijos atrakinamos nemokamai su nuolatiniu vieningu įgaliojimu masiniam pirkimui:
1. Vietinės programinės įrangos-svetainės stebėjimo bloko funkcijos (1) Sinchroninis 4-kanalų-laiko signalo rodymas: realiuoju laiku-atnaujinamos laiko{7}}domeno bangos formos, kad būtų galima intuityviai patikrinti iškrovos impulso amplitudę ir fazę, perjungiant vieną{{9}B vieneto paspaudimą mV. Įdiegta-FFT dažnio domeno analizė ir N-Q-φ dalinio iškrovimo 3D žemėlapiai išskiria tikrą dalinį iškrovimą nuo aplinkos trukdžių ir sumažina klaidingų pavojaus signalų dažnį. (2) Automatinis tendencijų įrašymas ir tinkinami parametrai: automatiškai{19}}išsaugomos iškrovos tendencijų kreivės minučių intervalais su tinkinamu įrašymo ciklu, aliarmo slenksčiu ir aliarmo delsa. Vienos dienos / savaitės / mėnesio istoriniai duomenys gali būti laisvai filtruojami ir duomenų bazės failai eksportuojami masiškai, kad būtų galima pateikti projektą. (3) Hierarchinis aliarmo valdymas: iššokantys{20}}automatiniai priminimai, kai viršijami-standartiniai signalai, visas aliarmo įrašų saugojimas (iškrovimo kanalas, iškrovimo vertė, tiksli laiko žyma). Dukart-spustelėkite, kad peržiūrėtumėte pavojaus signalo formas, kad būtų galima nustatyti gedimus; slaptažodžio apsauga išėjus iš programos ir keičiant parametrus, kad svetainės darbuotojai neveiktų netinkamai. (4) Programinės įrangos registracijos mechanizmas: galima 3 mėnesių bandomoji versija ir nuolatinė autorizuota versija. Nuolatiniai registracijos kodai pateikiami vienodai atliekant masinius viso rinkinio pirkimus be metinių mokesčių ar funkcijų prenumeratos mokesčių.

2. Pagrindinės vertės-pridėtos nuotolinio foninio stebėjimo programinės įrangos funkcijos (pagrindinė konkurencinė padėtis dideliems masiniams projektams) (1) Kelių-svetainių grupių valdymas: viena foninė sistema sujungia kelis-svetainės pagrindinius kompiuterius su vaizdiniu svetainės medžio valdymu kairėje. Vartotojai gali pažymėti varnele, norėdami paslėpti / rodyti bet kurios svetainės ar jutiklio kreives, tinkinti jutiklių kreivės spalvas ir sukurti tvarkingą vieningą stebėjimo sąsają keliems projektams. (2) Nuotolinis paleidimas internetu, neapsilankius svetainėje: vienu spustelėjimu fone prijunkite bet kurią-svetainės prieglobą, kad pasiektumėte realaus-laiko bangų formas ir nuotoliniu būdu reguliuotumėte gavimo parametrus, iš tolo tvarkytumėte įrangos sutrikimus ir drastiškai sumažintumėte kelionių po pardavimo išlaidas. (3) Dvigubi duomenų rodymo režimai: vienu-spustelėjimu perjungimas tarp tendencijų grafiko ir duomenų lentelės, tinkinami stebėjimo laiko intervalai, masinis viso ciklo stebėjimo duomenų eksportavimas į vietinius kompiuterius, kad atitiktų energetikos pramonės reikalavimus, susijusius su dokumentų registravimu ir gedimų sekimo auditu. (4) Automatinis sinchroninis naujinimas: tinkinamas fono duomenų atnaujinimo intervalas, skirtas sinchronizuoti realiuoju laiku-svetainės iškrovimo ir pavojaus signalo informaciją, iš karto pateikiant išankstinius įspėjimus apie izoliacijos gedimus.

1. Visiškai modulinis standartizuotas dizainas, palaikantis masinį pilno- rinkinio ar padalinto pirkimą su valdomu pristatymo ciklu. Visi jutikliai, stebėjimo prieglobos ir foninė programinė įranga pritaikyta universaliam standartizuotam dizainui. Klientai gali įsigyti jutiklius atskirai, atskirus stebėjimo pagrindinius kompiuterius arba pilnus komplektus visoms stotims. Pagrindiniai komponentai yra masiškai-gaminami mūsų-vidinėse gamybos linijose, turinčiose pakankamai vietos atsargų. Masinių užsakymų pristatymo ciklas yra stabilus 7–15 darbo dienų, kad būtų patenkinti neatidėliotini inžinerinių projektų atsargų poreikiai.

2. Visiškas-scenarijaus suderinamumas, siekiant sumažinti klientų aptarnavimo išlaidas. Suderinamas su keturiais pagrindiniais dalinės iškrovos jutiklių tipais rinkoje be privalomo patentuoto prekės ženklo jutiklių suderinimo. Įrengtas universalus 220 V maitinimo šaltinis, standartiniai 50 Ω koaksialiniai kabeliai ir bendrieji BNC/USB/Ethernet prievadai, kliento esami statybiniai priedai gali būti pakartotinai naudojami be papildomų specialių pagalbinių medžiagų pirkimo dideliems projektams.

3. Dviguba aparatūros ir algoritmų anti-trukdžių technologija sumažina pardavimo išlaidas, atsirandančias dėl klaidingų aliarmų. Dviguba anti-interferencijų sistema, jungianti aparatinės įrangos signalų filtrų grandines ir prisitaikančius triukšmo slopinimo algoritmus. Išmatuotas klaidingų pavojaus signalų dažnis yra mažesnis nei 3 % esant sudėtingai elektromagnetinei pramoninių elektros paskirstymo patalpų ir lauko dėžių transformatorių aplinkai, todėl klientų po{6}pardavimų personalo darbo ir kelionės išlaidos, norint patikrinti netinkamus signalus vietoje, sumažėja.

4.Nuolatinis techninės ir programinės įrangos autorizavimas be antrinių mokesčių už mažesnes bendras ilgalaikes{1}}projekto išlaidas Aparatinės įrangos prieglobos tarnavimo laikas neribojamas. Nuolatiniai registracijos kodai programinei įrangai suteikiami nemokamai perkant masinį pirkimą, be metinių mokesčių, atnaujinimo mokesčių ar nuotolinio ryšio paslaugų mokesčių. Palyginti su konkurentais, taikančiais metinius programinės įrangos mokesčius už stebėjimo svetainę, dideli kelių-svetainių masiniai projektai gali sutaupyti dešimtis tūkstančių juanių eksploatavimo ir priežiūros išlaidų per 3 metus.

5.Pramoninė plataus{1}}temperatūrinė mašina su mažu gedimų dažniu masiniams lauko projektams Visiems komponentams pritaikytos pramoninės plataus{2}}temperatūrinės lustai, o visa mašina praeina aukšto-žemos temperatūros senėjimo ciklą, kad veiktų stabiliai nuo -20 laipsnių iki 60 laipsnių. Didelės apimties diegimo lauko dėžės transformatoriuose ir neprižiūrimose elektros paskirstymo patalpose metinis remonto gedimų procentas yra mažesnis nei 0,8 %, todėl masinių projektų remontas po pardavimo sumažinamas iki minimumo.

6. Vienu langeliu užpildykite kvalifikacijos dokumentus, kad atitiktų konkurso medžiagų poreikius. Prie kiekvieno įrenginio pridedama gamyklos bandymo ataskaita, kalibravimo sertifikatas ir gaminio kvalifikacijos sertifikatas. Galime vienodai pateikti įmonės ISO gamybos kvalifikaciją ir trečiųjų šalių elektros tipo bandymų ataskaitas. Klientams nereikia atskiro trečiosios šalies{4}}bandymo masinio kainų siūlymo projektams, todėl sutrumpėja pasiūlymų teikimo dokumentų rengimo ciklas.
